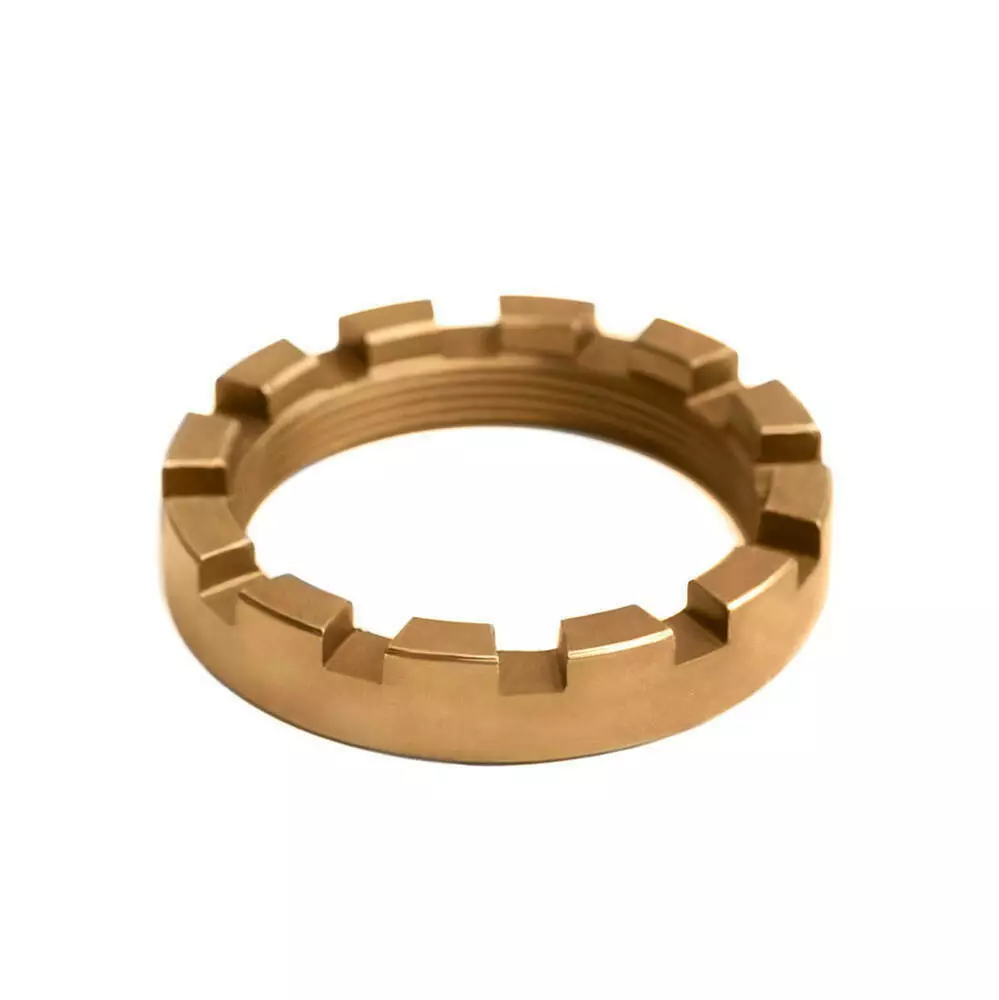

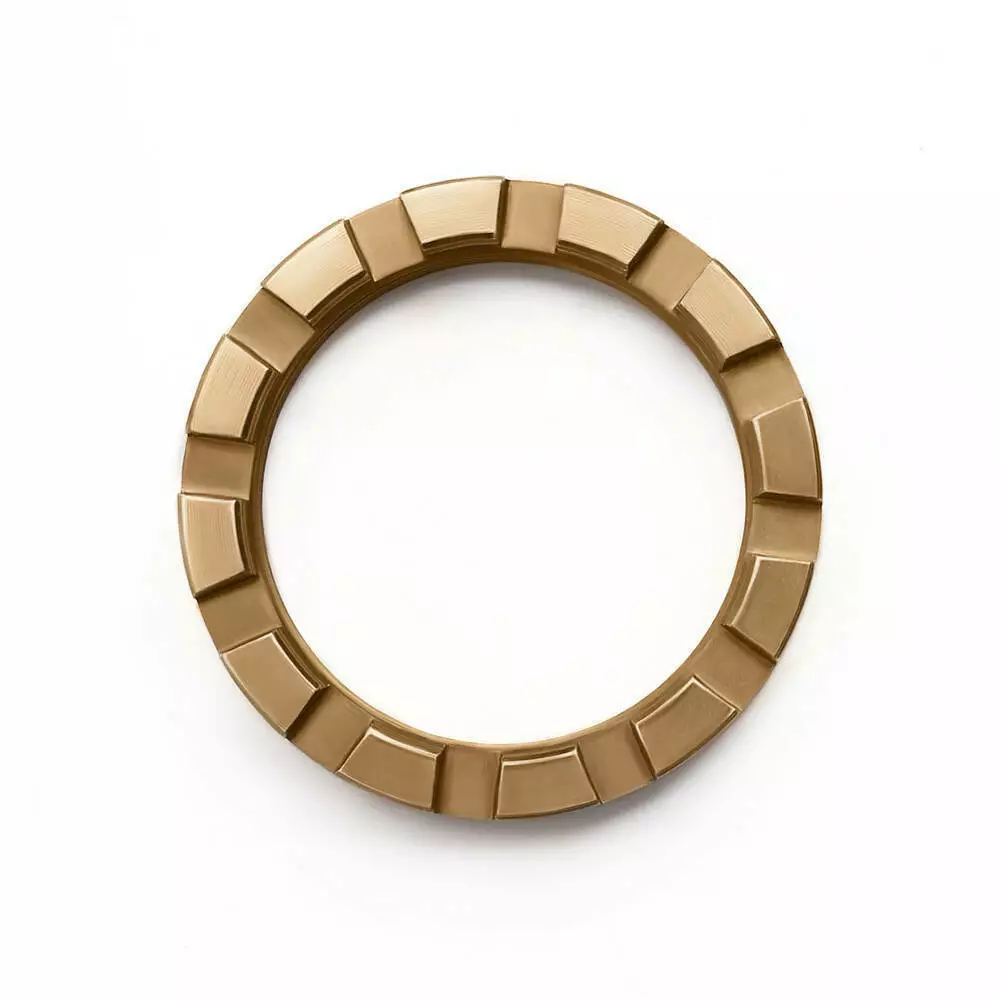

Гайка корончата Claas 0006103590 (610359) M48x1.5, d=48 мм

Гайка корончата (шліцьова) Claas 0006103590 (610359) — це спеціалізований кріпильний елемент з метричною різьбою дрібного кроку (M48x1.5). Гайка призначена для осьової фіксації підшипників, втулок або ступиць на валах трансмісії та ходової частини. Завдяки наявності пазів (шліців) на зовнішньому діаметрі, вона надійно стопориться за допомогою багатолапчастої шайби або шплінта, що унеможливлює самовільне відкручування під дією вібрацій, характерних для роботи комбайна.

Технічні характеристики

• Оригінальні номери (OEM): 0006103590, 0006103591, 610359, 610359.0, 610359.1, 000610359
• Внутрішній діаметр (d): 48 мм
• Зовнішній діаметр (D): 64 мм
• Висота (H): 12 мм
• Тип різьби: Метрична, дрібний крок
• Розмір різьби: M48x1.5
• Тип гайки: Корончата / Шліцьова (KM-типу)
• Матеріал: Конструкційна сталь

Сумісність з технікою Claas

Гайка 0006103590 є універсальним фіксатором для більшості поколінь техніки Claas:

Зернозбиральні комбайни (Сучасні серії):

• Lexion: 400-та серія (405-485), 500-та серія (510-585), 600, а також моделі Lexion II.
• Tucano: 320, 330, 340, 430, 440, 450 (включаючи TYP C32).
• Mega / Medion: Mega 202-370, Medion 310-340.

Зернозбиральні комбайни (Класичні серії):

• Dominator: 38-150, включно з моделями VX, SP, R.
• Commandor: 114CS, 115CS, 116CS, 228CS.
• Історичні моделі: Consul, Corsar, Matador, Mercator, Senator, Protector, Europa, Columbus.

Прес-підбирачі:

• Rollant: 34, 44, 62, 85.

Функції та Переваги

Використання оригінальної гайки 610359.1 критично важливе для безпеки вузлів обертання:

• Точне регулювання: Дрібний крок різьби 1.5 мм дозволяє дуже точно відрегулювати натяг підшипників (преднатяг), що забезпечує їх довговічність.
• Компактність: Мала висота (12 мм) дозволяє використовувати гайку в обмеженому просторі на кінцях валів.
• Надійна фіксація: Конструкція передбачає механічне стопоріння, що є найнадійнішим способом захисту від розкручування у високонавантажених вузлах.

Вузол розміщення

Деталь 0006103590 зазвичай встановлюється на валах барабана, бітера, варіаторів, а також у ступицях коліс (залежно від моделі). Вона фіксує внутрішню обойму підшипника або маточину шківа на валу.

Альтернативні назви

• Гайка підшипника M48x1.5
• Гайка шліцьова затискна
• Контргайка вала
• Claas 610359

Висновок

Пошкодження різьби або граней шліців на гайці 0006103590 унеможливлює правильну затяжку підшипника, що призводить до його люфту та руйнування. При кожному демонтажі вузла рекомендується оглядати стан гайки і замінювати її при найменших ознаках зносу. Використовуйте якісне кріплення для довготривалої роботи вашого комбайна.
