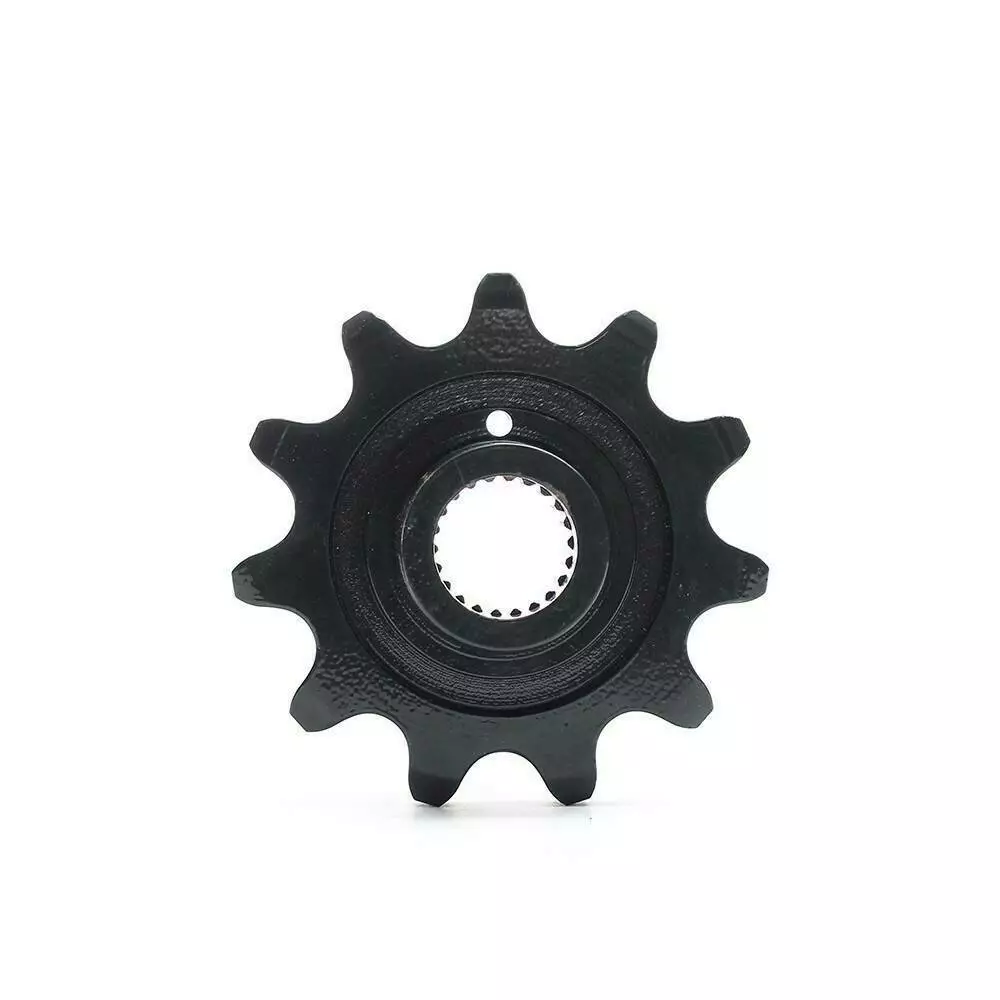

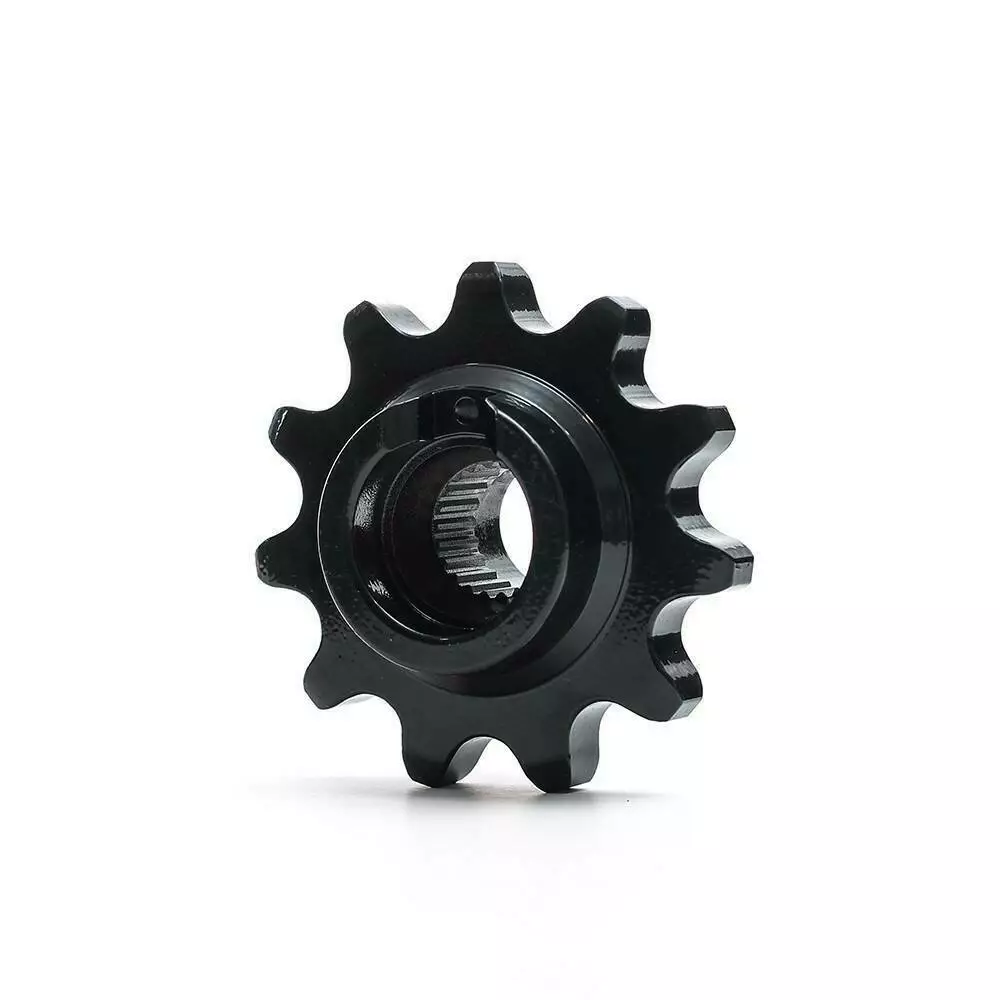

Зірочка шліцева Claas 995144 (0007554220) Z11, d=30 мм (22 шліци)

Зірочка Z11 шліцева Claas 995144 (0009951440) — це посилений елемент ланцюгового приводу, спеціально розроблений для високонавантажених вузлів кукурудзяних жаток серії Conspeed. Деталь має 11 загартованих зубів і встановлюється на шліцевий вал діаметром 30 мм. Головною особливістю конструкції є внутрішній отвір на 22 шліци та наявність одного отвору діаметром 5.5 мм для додаткової фіксації на валу. Ця зірочка забезпечує надійну передачу потужності до робочих органів жатки, витримуючи значні вібраційні та ударні навантаження, характерні для збирання кукурудзи.

Технічні характеристики

• Оригінальні номери (OEM): 995144, 0009951440, 995144.0, 000995144
• Кількість зубів (Z): 11
• Кількість шліців (F): 22 шт
• Внутрішній діаметр (d): 30 мм (по шліцах)
• Зовнішній діаметр (D): 115 мм
• Загальна висота (H): 62 мм
• Висота профілю зуба (Th): 17 мм
• Діаметр маточини (D1): 60 мм
• Зовнішній діаметр основи (D2): 44 мм
• Внутрішній діаметр виточки (d1): 43 мм
• Кількість отворів кріплення (N): 1 шт
• Діаметр отвору (d_отв): 5.5 мм
• Матеріал: Високоміцна сталь із загартуванням

Сумісність з технікою Claas

Ця шліцева зірочка розроблена виключно для професійних кукурудзяних жаток Claas:

Кукурудзяні жатки Conspeed:

• Conspeed 6: 6 Starr, 6-70FC, 6-70C, 6-75C.
• Conspeed 8: 8-70 FC LEX, 8-75 FC LEX.
• Conspeed 12: 12-75 C.

Функціональне призначення та Переваги

Застосування оригінальної зірочки 995144.0 гарантує надійність приводу в найважчих умовах:

• Надійна шліцева посадка (Функція): 22 шліци забезпечують рівномірний розподіл крутного моменту по всій поверхні з'єднання, що значно надійніше за стандартну шпонку та унеможливлює зрізання кріплення.
• Точність синхронізації (Функція): Профіль Z11 розрахований на забезпечення чіткої роботи ланцюгового контуру, що критично для злагодженої роботи протягувальних вальців та ножів подрібнювача.
• Виняткова зносостійкість (Перевага): Термічна обробка робочої зони зубів захищає деталь від абразивного впливу соку кукурудзи, пилу та піску.
• Додаткова фіксація: Технологічний отвір 5.5 мм дозволяє жорстко закріпити зірочку на валу, запобігаючи її осьовому зміщенню під дією вібрації.

Вузол розміщення

Деталь 0009951440 встановлюється у внутрішніх вузлах приводів рядкових секцій жатки Conspeed. Вона передає обертання від головних валів на допоміжні механізми подачі або подрібнення, працюючи в закритих або напіввідкритих масляних ваннах та корпусах редукторів.

Альтернативні назви

• Зірочка шліцева Z11 d30
• Шестерня приводу Conspeed Z11
• Зірочка на 22 шліци Claas
• Claas 995144

Порада фахівця

При заміні шліцевої зірочки 995144 обов'язково перевірте стан шліців на самому приводному валу. Якщо шліци вала мають "трикутну" виробітку (знос сторін), нова зірочка буде працювати з мікролюфтом, що приведе до її швидкого руйнування ударними навантаженнями. Також при монтажі переконайтеся, що фіксуючий гвинт або штифт (через отвір 5.5 мм) надійно закріплений — це вбереже зірочку від сповзання по шліцах. Рекомендується використовувати якісне мастило для шліцевих з'єднань при кожному монтажі.
